단독정화조 시공 사례

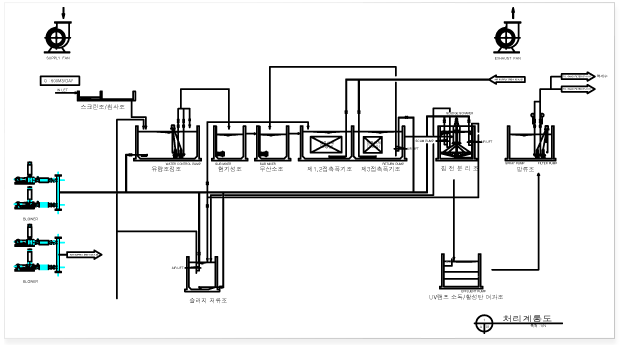

(단, 오수처리시설의 경우, 시공 단계는 아래와 같으며, 안에 내부시설 - 전기시설, 링브로아, 여재, 산기관,

에이리프트, 교반기, 반송 등을 설치하여 시공한다.)

1-1.시공계획을 수립하기 전에 먼저 설계조건, 시공위치, 규모, 단면의 치수 등을 확인하고,
다양한 현장조건과 지하수의 유무, 연약지반 등에 대하여 충분한 보강조치를 취한다.
1-2. 터파기한 바닥면은 도면에 명시된 위치, 넓이, 높이, 경사도에 따라 기초 포설깊이를 감안하여
굴착되어 있는지 확인한다.

2-1. 터파기 및 기초공사는 건설 관련 기준 시방에 따라야 한다.
2-2. 터파기한 바닥면은 평탄하게 지반 고르기를 시행하되, 터파기로 인하여 교란된 부분은
래머, 탬퍼 등을 사용하여 다지고, 평판재하시험 등을 통하여 도면에 명시된 기초의
지반지지력 이상 확보여부를 확인하여야 한다.
2-3. 암이 노출되는 부분은 바닥면을 평활하게 다듬고, 요철부분은 빈배합의 콘크리트를
채워서 평탄하게 마무리해야 한다.
2-4. 설계도서에 따라 한 층의 두께가 20㎝를 초과하지 않는 층으로 기초 잡석을 깔고 다지며,
평판재하시험 등을 통하여 도면에 명시된 기초의 지반지지력 이상 확보여부를 확인하여야 한다.

3-1. 철근 콘크리트의 시공은 건설 관련 기준 시방에 따라야 한다.
3-2. 정화조에 사용하는 모든 콘크리트는 수밀콘크리트(물?시멘트비 55% 이하)로 시공되어야 하며,
수급인은 콘크리트의 건조에 대하여 책임을 져야 하고 콘크리트의 배합비는 사전에 감독자의
승인을 얻어야 한다.
3-3. 콘크리트 벽체를 통과하는 모든 슬리브 관과 매립용 앵커볼트 등은 콘크리트를 치기 전에 구체에
삽입되어야 한다.
3-4. 콘크리트 치기는 벽체와 상부 슬래브를 분리하여 타설하되, 부득이 하여 동시에 콘크리트 치기를 할
경우에는 벽체 콘크리트를 친 후 2시간 이상 경과하여 벽체 콘크리트가 충분히 침하한 후에 상부 콘크리트를
쳐야 한다.
3-5. 슬래브, 벽 등 개구부 주변은 응력집중 등으로 인한 균열에 대비하여 도면에 의거 보강철근을
배치하여야 한다.
3-6. 콘크리트 면은 방수에 지장이 없도록 요철 없이 매끈하게 마감되어야 하며, 거푸집과 거푸집 사이의
튀어나온 경화된 모르터 등은 그라인딩 처리해야 한다.
3-7. 방수공사 시공 전에 콘크리트 표면의 모든 타이 홀(Tie hole)과 기포구멍, 재료분리 등의 결함은 완벽하게
보수되어야 하며, 핀 등은 완전히 제거하고, 푸석푸석한 입자, 시멘트 덩어리, 모래 등은 와이어 브러시로
문질러 매끈하게 처리해야 한다.

4-1. 정화조의 방수는 "42020 시멘트 액체형방수"에 따라야 한다.
4-2. 외벽의 액체방수는 상부슬래브 상단에서 최소한 50㎝ 이상 깊게 시공해야 하며, 외벽 내측의 방수는
헌치 상단까지 방수해야 한다.
4-3. 액체방수 보호 모르터의 바름두께는 다음과 같다.


바름부분	바름횟수	초벌(mm)	재벌(mm)	정벌(mm)	계	용적 배합비 (시멘트:모래)
바닥벽	1 3	- 9	- 9	-	24 24	1:3 1:3 (초벌1:2)

4-4. 보호 모르터는 배합 후 30분 이내에 시공해야 하며, 외부에 노출되는 상부 슬래브 및 외벽의
보호 모르터는 충분히 양생될 때까지 공기와 태양으로부터 보호되도록 부직포 등으로 덮고 살수하여
습윤 양생을 실시해야 한다.
4-5. 시공 후 모르터에 균열이나 박리가 생긴 경우에는 주변을 크게 쪼아내고, 바탕면 및 완전한 부분과의
접합면에 접착제를 도포한 후 방수 모르터로 보수해야 한다.
가늘고 긴 균열일 때는 V형으로 파낸 후 접착제를 도포하고 모르터를 메워 넣어야 한다.

5-1. 수급인은 액체방수공사 완료 후에 누수에 대한 담수시험을 실시해야 한다. 담수시험은 정화조 내에 물을
규정된 최대수위까지 채우고 7일 동안 저수 후, 매일 물의 표면 수위를 ㎜단위까지 측정, 기록하고
수위변동을 확인한다.
5-2. 시험결과, 수위의 변동이 있거나 육안으로 누수가 확인된 경우에는 즉시 누출점(원인)을 찾아내고
보수 처리한다. 보수방법은 사전에 감독자의 승인을 받아야 하며, 보수 후에는 누수여부를 재검사해야 한다.
5-3. 수급인은 이런 시험용 물을 공급해야 하며, 누수시험은 추가비용 없이 이루어져야 하고,
그러한 비용은 정화조공사 내역서의 여러 단위 입찰가격의 한 부분으로 고려되어야 한다.

6-1. 환기팬은 동력 회전식 흡출기로 부식이 없는 재질이어야 한다.
6-2. PVC관은 연결부위가 새지 않도록 PVC 접착방법에 의하여 접착시키도록 하며, 빗물 및 결로가 관내에
잔류되지 않도록 정화조 쪽으로 적당한 구배를 준다.
6-3. 건물에 부착되는 배기관의 위치는 건축책임자와 협의하며, 현장여건에 따라 조정한다.

되메우기는 콘크리트 구체 및 외부방수가 완전히 양생된 후에 "40230 터파기 및 되메우기" 규정에 따라 다짐완료
후의 두께가 20㎝를 초과하지 않는 층으로 깔고, 규정된 밀도로 다지면서 서서히 되메우기 해야 한다.
이때 방수층 주위 1m까지는 시초 되메우기용 재료를 사용, 조심스럽게 되메우기 하여 방수층이 파손되지 않도록
해야 한다.
